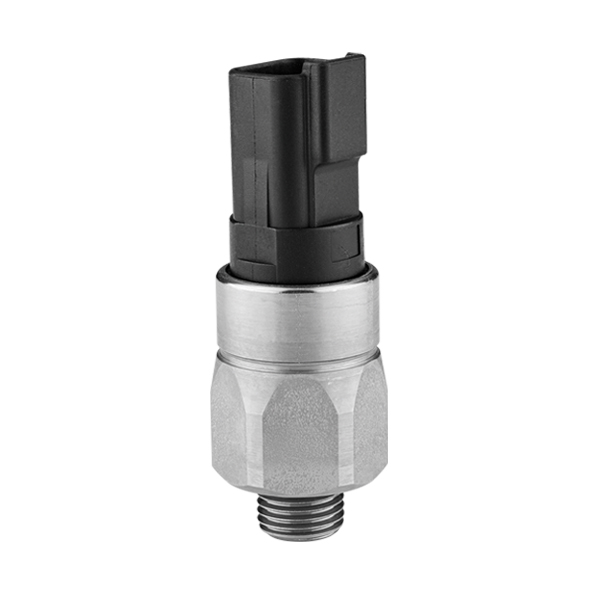

Interruptor de presión integrado con conector Deutsch
El interruptor de presión SUCO Serie 0110 con conector Deutsch DT04-2P es un interruptor de presión compacto y ajustable en campo, diseñado para aplicaciones hidráulicas, industriales y neumáticas móviles exigentes. Fabricado con un cuerpo de acero cincado y sellado según las normas IP67/IP6K9K, ofrece un rendimiento de conmutación fiable incluso en entornos de alta presión, alta vibración y lavado a presión.
Presupuesto:
Rango de ajuste de presión: 1,45 a 725 psi
Seguridad contra sobrepresión: hasta 4350 psi
Conector eléctrico: Deutsch DT04-2P
Tamaño hexagonal: 24 mm (0,95″)
Voltaje máximo: 42 V
Corriente de conmutación: 4 A (carga resistiva)
Grado de protección IP: IP67, IP6K9K (resistente al lavado a alta presión y a la inmersión)
Diseño compacto y robusto para instalaciones con espacio limitado.
Ajuste de presión regulable en campo para una sintonización flexible del sistema.
Rendimiento fiable en sistemas hidráulicos de alta presión.
Excelente resistencia al agua, al polvo y a la limpieza agresiva.
Conexión eléctrica sencilla mediante conector enchufable Deutsch.
Amplia selección de roscas, materiales de sellado y accesorios.
Aplicaciones:
Este interruptor de presión SUCO es ideal para monitorear y controlar la presión en entornos exigentes, incluyendo:
Equipos hidráulicos móviles (maquinaria de construcción, agrícola y forestal)
Unidades de potencia hidráulica industriales
Sistemas neumáticos y compresores
Monitorización de la lubricación y la presión del aceite
Circuitos de protección de bombas, válvulas y actuadores
Vehículos todoterreno y maquinaria pesada
Cómo usar el interruptor de presión
Instalación mecánica:
Instale el interruptor de presión en el puerto del sistema correspondiente, utilizando la rosca y el material de sellado adecuados para su aplicación. Apriete con la llave hexagonal de 24 mm al par de apriete recomendado.
Conexión eléctrica
Conecte el mazo de cables al conector Deutsch DT04-2P , asegurándose de que los pines estén correctamente alineados y bien sujetos.
Ajuste de presión.
Ajuste el punto de conmutación mediante el mecanismo de ajuste interno (según los requisitos del sistema). Configure la presión a la que se abre o se cierra el interruptor para activar alarmas, controlar relés o apagar equipos.
Pruebas del sistema:
Presurice el sistema gradualmente y verifique el comportamiento de conmutación en el punto de presión deseado antes de poner el equipo en funcionamiento.
Funcionamiento
Durante el funcionamiento, el interruptor de presión supervisa continuamente la presión del sistema y activa el circuito eléctrico cuando se alcanza el umbral de presión preestablecido.
Vídeo instructivo
Información adicional
Número de modelo
0110
Rangos de presión
0,1-1 bar (1,45-14,5 psi), 0,5 – 3 bar (7,25-43,5 psi), 1-10 bar (14,5 – 145 psi), 10 – 20 bar (145-290 psi), 20-50 bar (290-725 psi), 0-1 bar (0-15 psi)
