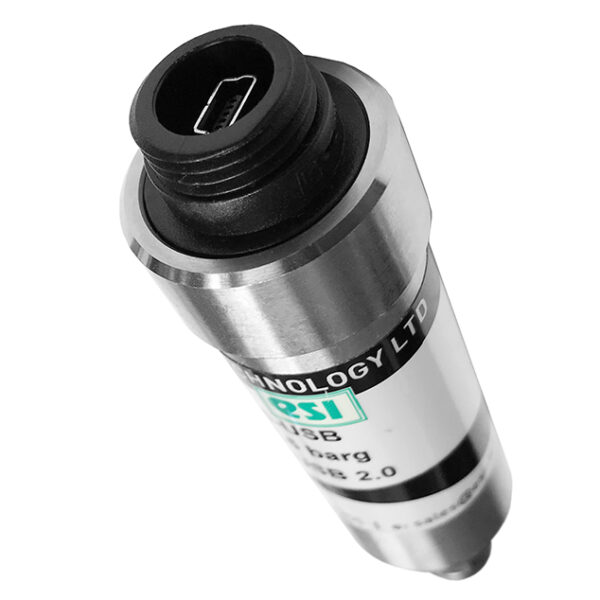

Transductor de presión USB con software USB



El transductor de presión digital ESI GD4200-USB© está diseñado para profesionales que necesitan mediciones de presión rápidas, precisas y fiables mediante conexión directa a un PC. Con capacidad para medir vacío hasta 72 500 psi (5000 bar) y admitir frecuencias de muestreo de hasta 1000 Hz , proporciona una captura de datos de alta velocidad para aplicaciones exigentes de pruebas y monitorización.

Diseñado para entornos industriales, de laboratorio y de investigación, el GD4200-USB combina una construcción robusta con tecnología digital avanzada para ofrecer lecturas de presión precisas y fiables. Ya sea para experimentos de investigación, pruebas de sistemas hidráulicos, validación de rendimiento o control de calidad, este transductor de presión digital simplifica la recopilación de datos, garantizando su consistencia y facilitando su integración con los sistemas modernos de adquisición de datos.



Rangos de presión estándar:

-1 a 2,5 bares; 0 – 16 barras; 0 – 100 barras; 0 – 400 barras; 0 – 1.000 barras; 0 – 1.500 barras; 0 – 2.000 barras; 0 – 4.000 bares, 0 – 5.000 bares



Características especiales

1. Muestreo de datos ultrarrápido:
Captura datos de presión de hasta 1000 mediciones por segundo , lo que permite la monitorización en tiempo real de las rápidas fluctuaciones de presión en sistemas dinámicos. Ideal para eventos transitorios y pruebas de alta velocidad.

2. Amplio rango de presión:
abarca desde el vacío hasta 72 500 psi (5000 bar) , lo que lo hace versátil en diversas industrias, desde experimentos de vacío en laboratorios hasta sistemas hidráulicos de alta presión.

3. Alta precisión
Con ±0,15 % del rango completo (BFSL) , el GD4200-USB garantiza mediciones precisas y repetibles , adecuadas para tareas críticas de I+D y certificación.

4. La configuración inteligente Plug-and-Play
detecta automáticamente el rango de presión y la configuración para una instalación rápida y sin errores, eliminando la necesidad de calibración manual en muchos casos.

5. Conectividad USB universal
: compatible con USB 1.1 y USB 2.0 , se integra a la perfección con ordenadores de sobremesa y portátiles para la adquisición y el análisis instantáneos de datos.

6. High-Resolution Data Output
Provides 21-bit resolution, offering fine-grained insights for research, quality control, and industrial monitoring.

7. Robust and Durable
Built with Silicon-on-Sapphire technology, it delivers exceptional stability, longevity, and resistance to harsh environments.

8. Multi-Point Measurement Capability
Supports simultaneous measurement of up to 16 pressure points, enabling comprehensive system diagnostics and multi-channel data logging.



Applications

• Industrial Pressure Testing: Measure and monitor pressure in pipelines, tanks, and hydraulic systems for safety checks and performance testing.
• Hydraulic & Pneumatic Systems: Identify pressure changes, troubleshoot system issues, improve performance, and detect leaks in real time.
• Research & Development: Perform accurate pressure measurements for laboratory testing, vacuum applications, and material testing.
• Quality Control & Certification: Verify product performance and ensure measurements meet industry requirements with reliable, traceable data.
• Data Logging & Analysis: Record, save, and analyze pressure data directly on a PC for testing, reporting, and system improvement.



About the ESI USB Pressure Transducer Software

• Plug-and-play USB pressure transducer software connects instantly via your computer’s USB port with auto-detection and configurable ESI-USB© Interface software, allowing you to be up and running on your desktop, laptop, or Windows tablet in less than 10 minutes.
• High-speed pressure data acquisition with up to 21-bit resolution and user-selectable sample rates of up to 1,000 Hz enables real-time pressure monitoring, analysis, and data transfer to your PC without loss of accuracy or bandwidth.
• View live pressure measurements in graphical or tabular format, choose from multiple pressure engineering units, and customize display scales. Pressure data can be saved to file or exported to Excel or PDF for reporting and analysis.
• Includes a free download of the ESI-USB© software, a 2 m IP68-rated USB cable, and a protective carry case for convenient field and laboratory use.





GD4200-USB Technical Specifications

Model	GD4200-USB
Sensor Technology	Silicon-on-Sapphire (SOS) Optional Isolated Piezoresistive Silicon
Output Signal	USB 2.0 Compatible
Supply Voltage	5 VDC via USB Bus
Pressure Type	Gauge (standard) or Absolute
Accuracy (NLHR)	±0.15% BFSL (up to 3000 bar) ±0.35% BFSL (above 3000 bar)
Resolution	21-bit (≤5 Hz) 16-bit (>5–1000 Hz)
Maximum Sample Rate	1000 samples/sec (1000 Hz)
Pressure Range	Vacuum to 5000 bar
Engineering Units	User-selectable (bar, psi, MPa and other common pressure units)
Overpressure Protection	2× FS (up to 400 bar), 1.5× FS (1000 & 2000 bar), 1.1× FS (1500 bar), 1.25× FS (3000–4000 bar), 1.2× FS (5000 bar)
Operating Ambient Temperature	-20°C to +85°C (-4°F to +185°F)
Operating Media Temperature	-50°C to +125°C (-58°F to +257°F)
Recommended Storage Temperature	+5°C to +40°C (+41°F to +104°F)
EMC Compliance	EN 61326-1, EN 61326-2-3
Wetted Parts	Titanium Alloy
Compatible Media	All fluids compatible with titanium alloy
Pressure Connection	1/4″ BSP Male (G1/4), 1/4″ NPT Male, F250-C Autoclave
Electrical Connection	USB Mini-B to USB-A (2 m cable) or Heavy Duty MIL-26482 to USB-A (2 m cable)
Software Compatibility	Windows 8, 8.1, 10 & 11
Weight	0.15 kg





Advantages Over Traditional Pressure Sensors

• No need for complex analog-to-digital conversion, direct USB output simplifies data collection.
• High sampling rate and resolution capture transient events that analog gauges may miss.
• Multi-point measurement capability reduces the need for multiple devices and wiring complexity.
• Silicon-on-Sapphire ensures exceptional durability even in harsh industrial environments.
• Support for easy integration with applications created by C#, VB, Labview and Excel VBA (api dll library)
• USB Pressure Transducer vs Analog Pressure Transducer
  A USB pressure transducer connects directly to a PC for real-time measurement and data logging without additional signal conditioners or DAQ hardware.
  Analog pressure transducers are commonly used for PLC and industrial control systems requiring 4–20 mA outputs.

Frequently Asked Questions (FAQ)

1: Can the GD4200-USB Pressure Sensor be used with laptops?
A: Yes, it is fully compatible with USB 1.1 and USB 2.0 ports, making it easy to use with both desktops and laptops.

2: How do I set up the transducer?
A: It features smart plug-and-play configuration. Connect via USB, and the device auto-detects the pressure range and calibration, ready for immediate use.

3: What software is required to read the data?
A: Data can be captured using standard serial communication software or our proprietary software, which supports real-time visualization, logging, and export.

4: Is it suitable for high-pressure industrial environments?
A: Absolutely. The sensor supports pressures up to 72,500 psi (5,000 bar) and is built with Silicon-on-Sapphire for high durability.

5: Can I measure multiple points simultaneously?
A: Yes, the GD4200-USB can handle up to 16 pressure channels at the same time, providing comprehensive monitoring for complex systems.

6: ¿Qué tan precisas son las mediciones?
R: El dispositivo proporciona una precisión de ±0,15 % de rango completo (BFSL) y una resolución de 21 bits para lecturas altamente confiables.

7: ¿Puede soportar tanto vacío como presión positiva?
R: Sí, cubre todo el espectro, desde vacío hasta ultra alta presión.

8: ¿Cuál es el plazo de entrega de los transductores de presión USB GD4200?
R: Se envían en 3-4 semanas a todo el país.

9. ¿Por qué elegir un transductor de presión USB en lugar de uno analógico?
R. Un transductor de presión USB ofrece conectividad plug-and-play, monitorización de presión en tiempo real y registro de datos integrado sin necesidad de acondicionadores de señal externos ni hardware de adquisición de datos. Proporciona una configuración más rápida, precisión digital y una fácil exportación de datos a Excel o PDF, lo que lo hace ideal para pruebas, calibración y aplicaciones de laboratorio.

10. ¿Es mejor un transductor de presión USB que un transmisor de presión de 4-20 mA?
R. Un transductor de presión USB es mejor para pruebas, calibración, registro de datos y aplicaciones de laboratorio, ya que ofrece conectividad directa con PC y análisis de datos en tiempo real. Un transmisor de presión de 4-20 mA es más adecuado para el control continuo de procesos industriales, donde se requieren cables largos e integración con PLC. La mejor opción depende de su aplicación.
