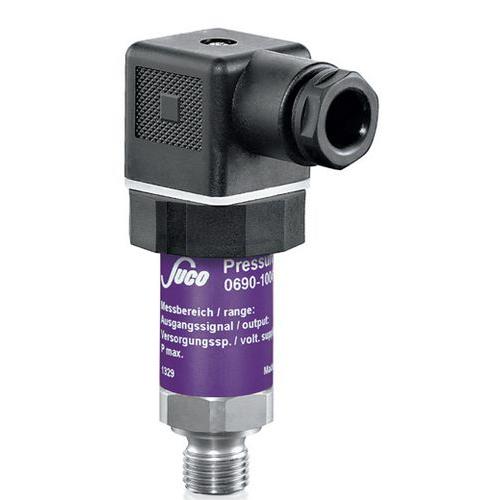

Transductor de baja presión, acero inoxidable, 4-20 mA – Serie 0690

Descripción

El transductor de baja presión Serie 0690 es un transmisor de presión de acero inoxidable de alto rendimiento diseñado para la medición precisa de condiciones de baja presión y vacío en entornos industriales exigentes. Gracias a un elemento sensor piezorresistivo de alta sensibilidad alojado en una carcasa de acero inoxidable rellena de aceite, la Serie 0690 ofrece una precisión, repetibilidad y estabilidad a largo plazo excepcionales.

Diseñada para la automatización industrial, sistemas HVAC, procesamiento farmacéutico, aplicaciones marinas, plantas de tratamiento de agua e infraestructura de refrigeración de centros de datos modernos, la Serie 0690 proporciona una monitorización de presión fiable incluso bajo altas tasas de aumento de presión y condiciones de funcionamiento exigentes.

Su robusta construcción en acero inoxidable AISI 316L garantiza una excelente compatibilidad con diversos fluidos, como agua de mar, agua purificada, fluidos de proceso y aplicaciones farmacéuticas.

Características:

• Señal de salida de 4-20 mA (2 hilos)
• Diseñado para mediciones de baja presión y vacío.
• Tecnología de detección piezorresistiva de alta sensibilidad
• Excelente estabilidad y repetibilidad a largo plazo.
• Carcasa de acero inoxidable (1.4404 / AISI 316L)
• Alta resistencia a picos de presión y cambios rápidos de presión.
• Protección contra sobrecarga hasta 3 veces la presión nominal.
• Protección contra sobrepresión de hasta 10 veces la presión nominal.
• Protección contra polaridad inversa
• Disponemos de rangos de presión estándar y personalizados.
• Múltiples opciones de materiales de sellado para una amplia compatibilidad con diversos medios.
• Versiones opcionales limpiadas con oxígeno disponibles



Especificaciones técnicas

Especificación	Valor
Serie de productos	0690
Tipo de producto	Transductor de baja presión
Señal de salida	4-20 mA (2 hilos)
Tensión de alimentación	10-32 V CC
Tecnología de sensores	Sensor piezorresistivo de alta sensibilidad
Material de vivienda	Acero inoxidable 1.4404 / AISI 316L
Material de las partes en contacto con el fluido	Acero inoxidable AISI 316L
Medición de presión	Aplicaciones de baja presión y vacío
Factor de sobrecarga	Hasta 3 × Pnom
Presión de rotura	Hasta 10 × Pnom
Tasa de aumento máxima	≤ 14,5 psi/ms (≤ 1,0 bar/ms)
Rangos de presión	Gamas estándar y personalizadas disponibles
Protección	Protección contra polaridad inversa integrada
Compatibilidad de medios	Fluidos industriales, agua de mar, medios farmacéuticos, aplicaciones de tratamiento de agua.
Versiones especiales	Versiones limpiadas con oxígeno disponibles bajo pedido.
Estabilidad a largo plazo	Excellent Repeatability and Long-Term Performance
Pressure Spike Resistance	Designed for High Pressure Ramp Rates
Applications	Data Center Cooling, HVAC, Pharmaceutical, Marine, Water Treatment, Industrial Automation, Process Control



Advantages

Superior Measurement Accuracy

The highly sensitive piezo-resistive sensor provides outstanding measurement accuracy, repeatability, and long-term stability for critical monitoring applications.

Excellent Media Compatibility

All wetted components are manufactured from AISI 316L stainless steel, providing excellent resistance to corrosion and compatibility with seawater, purified water, pharmaceutical fluids, and industrial process media.

Built for Demanding Environments

The rugged stainless steel construction withstands rapid pressure fluctuations, pressure spikes, and harsh operating conditions commonly found in industrial systems.



Applications

Data Center Cooling Systems

The Series 0690 is ideal for pressure monitoring in modern liquid cooling and thermal management systems used in hyperscale, colocation, enterprise, and edge data centers.

Typical applications include:

• Chilled water systems
• Direct-to-chip liquid cooling
• Rear door heat exchangers
• Coolant Distribution Units (CDUs)
• Immersion cooling systems
• Precision cooling equipment
• Pump monitoring
• Heat exchanger monitoring
• Filter condition monitoring



Pressure monitoring points include:

• Supply pressure
• Return pressure
• Pump discharge pressure
• Differential pressure measurement
• Heat exchanger pressure monitoring
• HVAC and Building Automation



HVAC and Building Automation

• Chilled water loops
• Hot water heating systems
• Variable speed pumping systems
• Air handling units (AHUs)
• Fan coil units
• District cooling systems
• Building Management Systems (BMS)



Pharmaceutical Industry

The corrosion-resistant 316L stainless steel construction makes the Series 0690 suitable for:

• Purified water systems
• Water for Injection (WFI) systems
• Clean-in-Place (CIP) systems
• Filtration systems
• Pharmaceutical manufacturing skids



Marine and Offshore Applications

Excellent seawater compatibility makes the Series 0690 ideal for:

• Seawater cooling systems
• Ballast water systems
• Shipboard HVAC systems
• Reverse osmosis systems
• Marine engine cooling circuits



Water Treatment and Desalination

• Reverse osmosis (RO) systems
• Water filtration skids
• Desalination plants
• Municipal water treatment systems
• Pump stations
• Process water systems
• Industrial Process Control



Industrial Process Control

Used throughout industrial automation and process control applications including:

• Hydraulic systems
• Pneumatic systems
• Vacuum systems
• Chemical processing
• OEM equipment
• Utility systems
