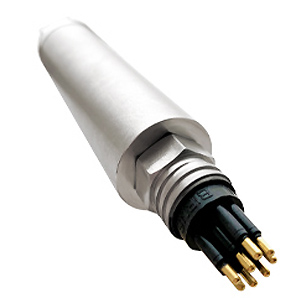

Transductor de presión submarino con interfaz RS-485 – PR3930

Descripción

El transductor de presión submarino PR3930 está diseñado para la medición de presión de alta precisión en entornos submarinos adversos y de aguas profundas, incluyendo la industria petrolera y gasística en alta mar, sistemas ROV e investigación oceanográfica.

Diseñado para su despliegue submarino a largo plazo, este sensor de presión submarino digital y analógico ofrece una estabilidad excepcional, resistencia a la corrosión y una comunicación fiable a través de RS-485 a largas distancias.

Características y rendimiento

• Profundidad máxima: Hasta 6.000 metros (para aplicaciones en aguas profundas)
• Rangos de presión: Hasta 1.500 bar (21.755 psi)
• Señales de salida:
  RS-485 (comunicación digital semidúplex)
  Salida analógica de 0–5 V
• Distancia de comunicación: Hasta 1200 metros (RS-485)
• Velocidad de transmisión seleccionable para una integración flexible del sistema.
• Alta precisión
• Excelente resistencia a interferencias electromagnéticas y ruido para electrónica submarina.
• Probado en cámara hiperbárica (certificación disponible hasta 3000 m).
• Pruebas de estrés ambiental (Pruebas ESS)
• Conector: Subconn MCBH8M (8 pines), versión opcional de 6 pines.

Tecnología avanzada de sensores

El PR3930 utiliza tecnología de sensores de silicio sobre zafiro (SoS) , una solución preferida para instrumentación submarina de alta presión:

• Extensómetro piezorresistivo de silicio cultivado sobre diafragma de zafiro
• Unido molecularmente a un subdiafragma de aleación de titanio.
• Histéresis prácticamente nula
• Rendimiento superior a largo plazo en deriva
• Excelente resistencia a la corrosión en ambientes de agua de mar.
• Amplio rango de temperatura de funcionamiento sin degradación de la señal.

Esto lo hace ideal para la detección de presión en aguas profundas, donde los sensores convencionales fallan.

Ventajas de la comunicación submarina RS-485

La interfaz RS-485 integrada permite:

• Red multipunto (varios sensores en una misma línea)
• Direccionamiento único de dispositivos para cada transductor.
• Reducción de la complejidad del cableado en sistemas submarinos
• Transmisión de datos fiable a larga distancia (hasta 1200 m)
• Integridad de la señal mejorada en entornos con ruido eléctrico.

Aplicaciones

Sistemas de producción de petróleo y gas en alta mar
Ubicación: En colectores y tuberías submarinas
Previene: Sobrepresión, daños a los equipos y paradas no planificadas

Monitoreo de presión en cabezales de pozos y tuberías submarinas
Ubicación: En cabezales de pozos y a lo largo de tuberías
Previene: Fugas, obstrucciones y eventos de pérdida de presión

ROV (Remotely Operated Vehicle) systems
Location: External frame (depth) or hydraulic circuits
Prevents: Navigation errors, hydraulic failure, and overload conditions

Deep ocean research and oceanography
Location: Sensor packages and instrument frames
Prevents: Data inaccuracies and sensor drift over long deployments

Subsea control modules (SCM)
Location: Hydraulic and control system lines
Prevents: Control failure, valve malfunction, and system instability

Leak detection and pressure monitoring systems
Location: Critical junctions and sealed enclosures
Prevents: Undetected leaks and catastrophic system failure

Naval and defense subsea systems
Location: Hulls, sonar systems, and subsea equipment
Prevents: Structural failure and mission-critical system faults

Frequently Asked Questions (FAQ)

1. What is a subsea pressure transducer?

A subsea pressure transducer is a sensor designed to measure pressure underwater, often at extreme depths, converting pressure into an electrical signal (analog or digital) for monitoring and control systems.

2. What makes Silicon-on-Sapphire sensors better for subsea use?

Silicon-on-Sapphire technology offers:

• Higher stability over time
• Better temperature performance
• Minimal hysteresis

3. Can the PR3930 be used in long-distance subsea networks?

Yes. The RS-485 interface supports communication distances up to 1200 meters and allows multiple sensors on a single network using unique addresses.

4. Is this sensor suitable for permanent underwater installation?

Yes. The PR3930 is fully welded and hermetically sealed, making it suitable for continuous long-term subsea deployment.

5. Are calibration and test certificates available?

Yes. Units can be supplied with hyperbaric test certificates and calibration data upon request.
