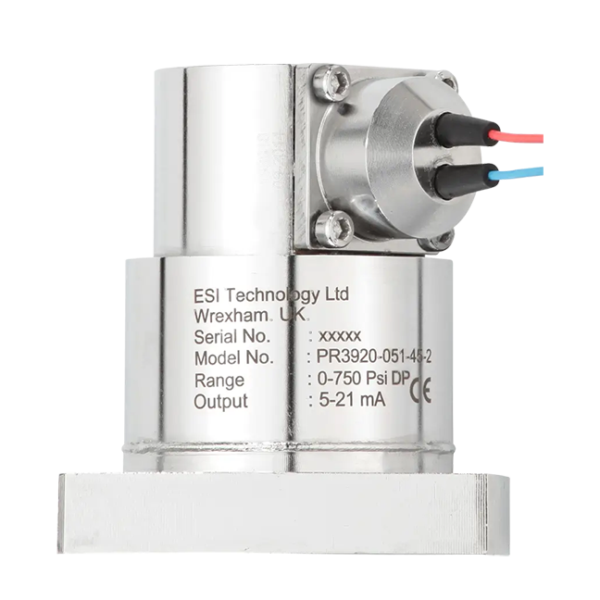

Transductor de presión diferencial PR3920: Una solución fiable para aplicaciones submarinas

Descripción

En SUCO ESI North America, entendemos que la precisión, la fiabilidad y la durabilidad son imprescindibles en la industria submarina. El transductor de presión diferencial PR3920 está diseñado para satisfacer estas exigencias, ofreciendo mediciones de alta precisión incluso en los entornos submarinos más adversos. Ya sea para el control de la inyección de productos químicos o la monitorización de la presión hidráulica, el PR3920 proporciona el rendimiento necesario para que sus operaciones submarinas se desarrollen de forma fluida y segura.

Características y especificaciones

• Diseñado para funcionar en condiciones extremas.
• Tolerancia a la presión de línea de hasta 690 bar (10.000 psi)
• Funcionamiento a profundidades de 3.000 metros (9.850 pies )
• Diseñado para soportar las altas presiones que se encuentran en los entornos de aguas profundas.
• Su diseño robusto garantiza un funcionamiento fiable en condiciones en las que otros sistemas podrían fallar.

Tecnología avanzada de sensores

Tipo de sensor: Tecnología de silicio sobre zafiro , que proporciona alta precisión y resistencia ambiental.
Material del diafragma: El diafragma de aleación de titanio garantiza durabilidad y excelente resistencia a la corrosión.
Presión de contención secundaria: 1200 bar (17 400 psi), diseñada para proteger contra presiones internas extremas.
Resistencia a la corrosión: Cumple con la norma NACE, ofreciendo una resistencia superior a los entornos corrosivos y hostiles típicos del fondo marino.

La combinación de la tecnología de sensores de silicio sobre zafiro y un diafragma de aleación de titanio garantiza un rendimiento óptimo bajo altas presiones y en condiciones corrosivas. Esto convierte al PR3920 en un equipo fiable para aplicaciones submarinas exigentes.

Características eléctricas

• Salida de señal: 5-21 mA, 2 hilos para una transmisión de datos estable y constante.
• Tensión de alimentación: 10-32 V CC, lo que proporciona una amplia compatibilidad con diversos sistemas.
• Opción intrínsecamente segura: Disponible para su uso en entornos peligrosos (zona 0 de gases inflamables, zona 20 de polvo).
• Certificación ATEX/IECEx: Cumple totalmente con las normas ATEX e IECEx, incluida la certificación M1 para operaciones mineras.

With intrinsically safe configurations and ATEX/IECEx certification, the PR3920 ensures safety in explosive and hazardous environments, making it versatile for a variety of subsea and offshore applications.

Advantages of the Differential Pressure Transducer

The PR3920 Differential Pressure Transducer is engineered for maximum reliability in the most extreme subsea conditions. The result? A highly reliable sensor that can accurately monitor and control processes such as wellhead control valves and hydraulic pressure systems, even in the harshest conditions.

Applications:

• Subsea Wellhead Control Valves: Precision control of the fluid flow in subsea extraction processes.
• Hydraulic Pressure Monitoring: Continuous monitoring of hydraulic systems at extreme depths.
• Chemical Injection Control: Accurate dosing and injection of chemicals in subsea oil and gas extraction.

Frequently Asked Questions (FAQ)

1. Why is the PR3920 Differential Pressure Transducer ideal for subsea environments?
The PR3920 was engineered specifically for demanding subsea conditions, capable of withstanding line pressures up to 690 bar and submersion depths of 3,000 meters (9,850 ft). Its advanced materials, including the titanium alloy diaphragm and silicon-on-sapphire sensor technology, ensure optimal performance even under extreme pressures and corrosive conditions.

2. Can I use the PR3920 in hazardous areas?
Yes, the PR3920 comes with an intrinsically safe option and is certified for use in hazardous environments. It is ATEX and IECEx certified for explosive atmospheres, including zone 0 (flammable gases) and zone 20 (flammable dusts), ensuring safe operation in volatile conditions.

3. How precise is the PR3920 for low-pressure measurements?
The PR3920 offers highly precise low-pressure differential measurements within a sensing range of 0-50 bar (0-750 psi). This makes it ideal for applications where high accuracy is critical, such as chemical injection control and hydraulic pressure monitoring in subsea operations.

4. How much external pressure can the PR3920 handle?
The PR3920 features a fully sealed housing capable of withstanding external pressures of up to 300 bar (4,350 psi), ensuring continued reliable operation even in deep-sea applications.

5. ¿Cuáles son los usos principales del PR3920 en operaciones submarinas?
El PR3920 se utiliza normalmente para la monitorización de válvulas de control de cabezales de pozo submarinos, sistemas de presión hidráulica y procesos de inyección de productos químicos. Sus mediciones de presión precisas garantizan un funcionamiento seguro y eficiente en estas aplicaciones submarinas críticas.
